[첨단연구장비탐험] 우리나라에 딱 하나뿐인 연구장비(feat.설 국 열 차)

현대 과학기술의 비약적인 발전과 함께 재료과학 분야의 화두는 극한 환경을 견뎌내는 '극한 소재' 개발로 옮겨가고 있습니다. 극한 소재란 초고온이나 극저온처럼 일반적인 물질이 성질을 유지하기 어려운 가혹한 조건을 이겨낼 수 있는 재료를 의미합니다. 특히 이러한 소재는 우주 항공이나 차세대 에너지 산업의 성패를 가를 핵심 기술로 평가받고 있습니다. 미래 산업의 신뢰성을 확보하기 위해서는 극단적인 환경에서 소재가 어떻게 변형되고 파괴되는지를 정밀하게 분석하는 연구가 반드시 선행되어야 합니다. 극저온 환경은 보통 액화천연가스(LNG)의 액화 온도인 영하 153도 이하를 기준으로 합니다. 하지만 최첨단 연구 분야에서는 이보다 훨씬 낮은 절대영도에 가까운 온도를 다루기도 합니다. 한국재료연구원에서 운용 중인 특수 장비는 영하 269도, 즉 절대온도 4K라는 극단적인 환경까지 구현이 가능합니다. 이 장비는 외부 열을 완벽하게 차단하는 단열 챔버 시스템을 갖추고 있어, 소재가 극저온 상태에서 인장력에 어떻게 반응하는지를 정확하게 측정할 수 있는 독보적인 성능을 자랑합니다. 실험 과정은 정밀한 시편 세팅에서 시작됩니다. 연구할 소재를 장비 내부의 챔버에 고정하고 온도를 급격히 낮춘 뒤, 일반적인 상온 시험과 마찬가지로 재료를 당겨서 그 강도를 측정합니다. 겉으로 보기에는 일반적인 인장 시험기와 비슷해 보일 수 있으나, 극저온을 유지하면서 물리적인 힘을 가하는 기술은 매우 높은 정밀도를 요구합니다. 이러한 실험을 통해 수집된 데이터는 영하 수백 도의 환경에서도 부러지거나 변형되지 않는 강인한 신소재를 탄생시키는 밑거름이 됩니다. 극한 소재의 주된 활용처로는 차세대 원전인 소형 모듈 원전(SMR)과 액체 수소 저장 분야가 꼽힙니다. 특히 수소 경제의 핵심인 액체 수소는 기체 상태보다 부피가 작아 운송 효율이 매우 높지만, 이를 안전하게 보관하기 위해서는 극저온을 견디는 전용 탱크 소재가 필수적입니다. 만약 극저온 인장 시험을 통해 검증된 소재로 수소 탱크를 제작한다면, 현재의 자동차 산업뿐만 아니라 에너지 운송 체계 전반에 혁신적인 변화를 불러올 수 있을 것입니다. 현재 국내에서 극저온 인장 시험기를 독자적으로 운용하며 연구를 진행하는 곳은 한국재료연구원이 유일합니다. 이는 우리나라가 글로벌 소재 강국으로 도약하기 위한 강력한 경쟁력을 확보했음을 의미합니다. 고비용과 고위험이 따르는 극한 소재 개발은 국가 차원의 지원과 신뢰성 있는 연구 인프라가 뒷받침되어야 가능한 영역입니다. 미래 기술의 토대가 될 극한 소재 연구가 더욱 활발해짐에 따라, 우리는 머지않아 더 안전하고 효율적인 에너지 사회를 맞이하게 될 것입니다.

[첨단연구장비탐험] 우리나라에 딱 하나뿐인 연구장비(feat.설 국 열 차)
한국재료연구원재료? 궁금증 제로!
  • 융합
  • 공학·기술

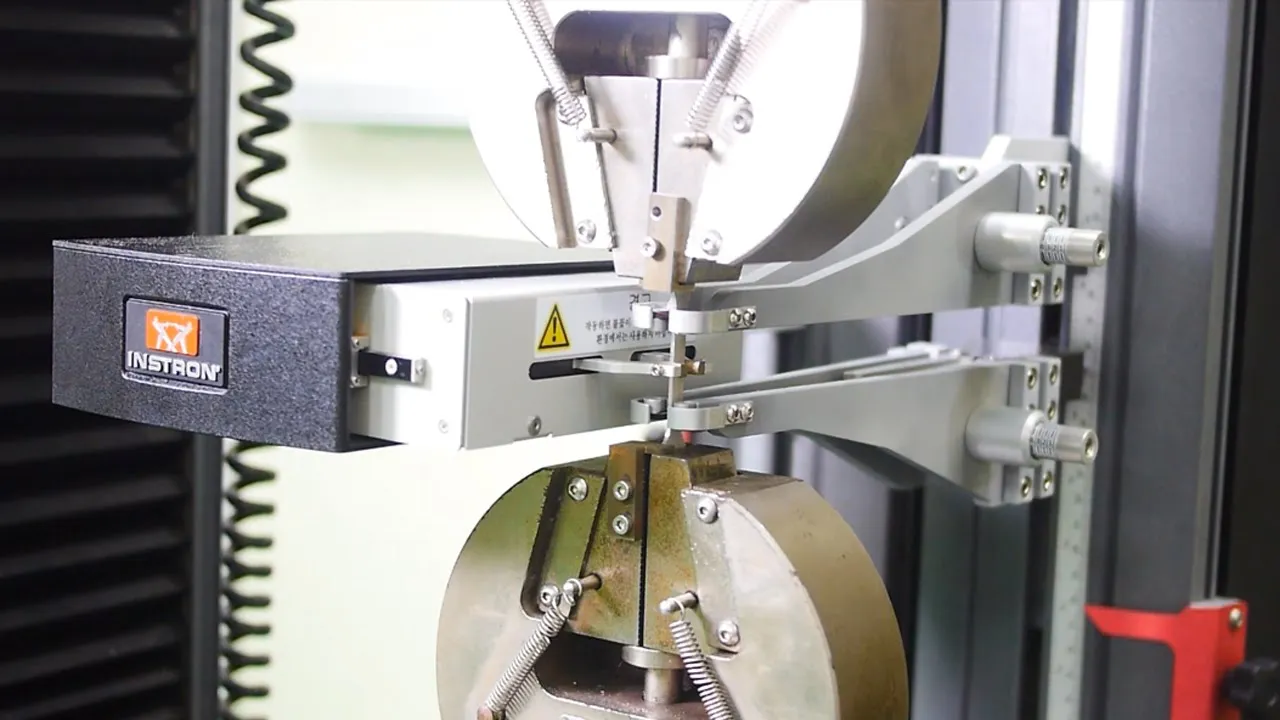

[첨단연구장비탐험] 자동 접촉식 신율계

재료의 기계적 성질을 파악하는 가장 기본적인 방법인 인장 시험은 소재가 힘을 받을 때 어떻게 변형되고 파단되는지를 분석하는 과정입니다. 이를 위해 응력-변형률 곡선을 정밀하게 측정하는 신율계의 역할이 매우 중요합니다. 최근 국내에 도입된 자동 접촉식 신율계인 'AutoX750' 모델은 약 1억 원대의 고가 장비로, 현재 포스코와 한국재료연구원을 포함해 전국에서 단 두 대만이 운영되고 있을 정도로 희소성이 높습니다. 이 장비는 축 방향과 횡 방향의 변형률을 정밀하게 측정하여 소재의 특성을 다각도로 평가할 수 있는 최첨단 기술력을 갖추고 있습니다. 이 장비의 가장 큰 특징은 시편의 크기와 형태에 구애받지 않는 범용성입니다. 기존에는 표점 거리에 따라 수동으로 장비를 교체해야 했으나, 자동화된 본 시스템은 축 방향 10~750mm, 횡 방향 10~40mm 범위 내에서 위치를 자유롭게 조정할 수 있습니다. 특히 두 개의 본체가 각각 축과 횡 방향의 변형률을 동시에 측정함으로써 인장 강도뿐만 아니라 성형성을 판단하는 핵심 지표인 소성 이방성 지수를 실시간으로 산출할 수 있습니다. 이러한 자동화 시스템은 측정의 정확도와 재현성을 획기적으로 높여 데이터의 신뢰성을 보장합니다. 신규 장비 도입을 통해 연구 현장의 운영 효율이 극대화될 것으로 기대됩니다. 수동 방식에서 발생하던 번거로운 교체 작업과 대기 시간을 최소화함으로써 실험의 속도를 높였으며, 금속뿐만 아니라 인장 시험이 필요한 다양한 소재에 범용적으로 활용할 수 있습니다. 해당 장비는 연구소 내외에서 공동으로 활용할 수 있는 자산으로, 향후 장비 교육을 통해 더 많은 연구자가 이 정밀한 분석 도구를 사용할 수 있도록 지원할 예정입니다. 고도화된 신율계의 활용은 소재 부품 연구의 질적 향상과 더불어 차세대 재료 개발에 필수적인 기반 기술이 될 것입니다.

[첨단연구장비탐험] 자동 접촉식 신율계
한국재료연구원재료? 궁금증 제로!
